配置用于磁带设备的共享 SCSI 总线前，请仔细阅读以下内容。

要在共享 SCSI 总线上配置磁带设备，每个群集节点中都必须具有 SCSI 电缆、SCSI 终结器和一个 SCSI 适配器，以便在节点之间提供共享的外部总线，并且共享总线上至少必须有一台磁带设备。

磁带设备必须连接到与该设备使用相同传输方法（单端或差分）的总线上。单个 SCSI 总线上只能使用一种传输方法，不过，如果设备使用不同的传输方法，则可以在设备之间安装信号转换器。信号转换器将单端 SCSI 信号转换为差分 SCSI 信号。

注意:	为了避免硬件损坏，必须使用信号转换器来连接单端和差分设备。

必须在两端终结 SCSI 总线，以便命令和数据可以在总线上的所有设备之间来回传递。每个 SCSI 总线必须有两个终结器，并且必须位于线段的两端。

如果磁带设备位于总线的中间，请移去该设备中的所有内部终结。

如果磁带设备位于总线的末端，并且磁带设备具有内部终结，则可以使用设备的内部终结来终结总线。

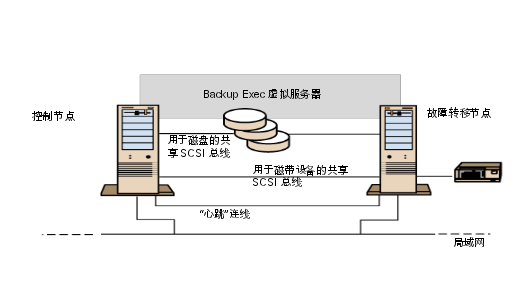

图：磁带设备位于总线末端的共享总线示例

以下是可以用来终结总线的方法：

SCSI 适配器。不建议使用此方法，因为如果服务器从共享总线断开连接，或者电源出现故障，则总线可能终结不正确并且无法工作。
传送（或馈通）SCSI 终结器。这些终结器可以用于 SCSI 适配器以及某些磁带设备。如果磁带设备位于总线的末端，可以挂接一个传送 SCSI 终结器以终结总线。必须禁用磁带设备中的内部终结器。建议使用此方法。
注意:
要确保电源发生故障时能够终结，请关闭 SCSI 控制器上的板上终结器（使用主机适配器制造商的推荐方法），并用终结器以物理方式终结控制器。
Y 电缆。这些电缆可用于某些磁带设备。如果磁带设备位于总线的末端，可以在 Y 电缆的一个分支上挂接终结器以终结总线。必须禁用磁带设备中的内部终结器。建议使用此方法。
三联连接器。这些电缆可用于某些磁带设备。如果磁带设备位于总线的末端，可以将一个终结器挂接到其中一个三联连接器上以终结总线。必须禁用磁带设备中的内部终结器。建议使用此方法。

除了终结总线之外，Y 电缆和三联连接器还可以用来将设备与共享总线隔离，而不影响总线终结。您可以保留或移去该设备，同时不影响共享 SCSI 总线上的其他设备。

配置用于磁带设备的共享 SCSI 总线

为共享 SCSI 总线安装 SCSI 控制器。
确保共享 SCSI 总线的 SCSI 控制器使用不同的 SCSI ID。例如，在控制节点上，将 SCSI 控制器 ID 设置为 6，而在故障转移节点上，将 SCSI 控制器 ID 设置为 7。
为共享 SCSI 总线准备 SCSI 控制器。有关详细信息，请参考 SCSI 主机适配器制造商的文档。
配置计算机时不要同时打开两个节点的电源，或者在两个节点的电源均已打开时，不要将共享 SCSI 总线同时连接到两个节点上。
将共享 SCSI 磁带设备连接到电缆，将电缆连接到两个节点上，然后使用前面章节所讨论的方法之一终结总线段。
